產品展示>>16臥式-型材彎曲機 |
|
|
|
| |
| |
|
|

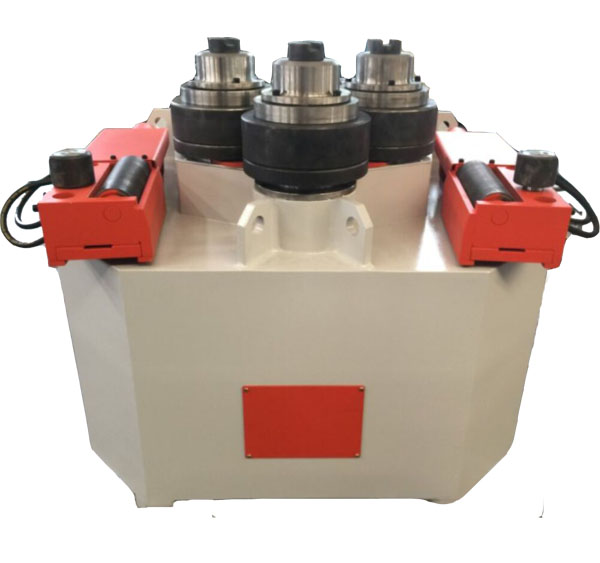

W24S-16型材彎曲機
一、設備的主要技術特點 16型材彎曲機為弧線下調式三輥型彎?rùn)C(jī)，床身為鋼板結構件，做消除內應力處理，主輥的傳動通過液壓系統經液壓馬達、齒輪、鏈輪傳遞給動力做旋轉運動。 兩只邊輥，繞中軸做弧線式運動，通過液壓系統經液壓馬達、齒輪傳遞的動力 與主輥同時做旋轉運動，托輥則安裝在邊輥上，使托輥隨邊輥同時做弧線運動， 以確保卷制型材的精度。
根據現場和型材的要求，可以立式或臥式安裝。 該機型為三輥全驅動，可進行型材端部的預彎，通過調節導輥，可對非 對稱型卷制過程中產生的扭曲進行校正，所有動作均由電器控制柜上的按鈕來 完成,位移數字顯示，顯示精度0.1mm。根據型材截面的形狀可完成不同形狀的 卷制。16型材彎曲機設備的最大優點是卷制型材的精度好、工作效率高。
二、設備技術參數：
1、設備名稱及規格：
W24S-16 材料最大抗彎截面模量16cm 材料屈服極限250MPa 角鋼外彎 最大截面 708 最小卷彎直徑 800mm 最小截面 303 最小卷彎直徑 550mm 角鋼內彎 最大截面 708 最小卷彎直徑 800mm 最小截面 303 最小卷彎直徑 550mm 扁鋼平彎 最大截面 14020 最小卷彎直徑 400mm 扁鋼立彎 最大截面 7516 最小卷彎直徑 500mm 槽鋼外彎 槽鋼型號 12 最小卷彎直徑 1000mm 槽鋼內彎槽鋼型號 12 最小卷彎直徑 1000mm 圓管彎曲 最大截面 5030mm 最小彎曲直徑 750 型鋼外彎最大截面 12 最小卷彎直徑 600mm 型鋼內彎最大截面 12 最小卷彎直徑 600mm 工作速度 2.5m/min 電機功率 5.5kw 電機轉速 1500ypm
三、型材彎曲機結構概述 該機主要由床身部分、邊輥部分、托輥部分、傳動部分、電氣部分和液壓系統、模具等組成。 該機為引進瑞典技術生產的弧線三輥型材彎曲機，具有型材的預彎功能， 三個工作輥均為主驅動輥，通過液壓馬達、齒輪來實現，兩下輥升降為液壓傳 動，兩下輥可圍繞固定回轉中心做弧線升降運動，工作輥的兩側設有托輥和矯 正導向輥裝置，有利于保證非對稱截面（比如角鋼）型材卷制質量。 該機托輥矯正輥有三個運動：
（1）可以做升降運動；
（2）可同時與下輥?zhàn)?弧線升降運動；
（3）可同時做旋轉運動，保證型材在卷制過程中的成型質量。 兩個下輥的升降位移由數字顯示，醒目直觀，該機配有獨立的操作臺，操作方 便。機器的床身為鋼板焊接結構，并經退火處理消除內應力。整機有足夠的強 度和剛度，能夠滿足機器能力范圍內的型材的彎曲，更換模具可以卷彎角鋼、 扁鋼、方鋼、槽鋼、工字鋼、圓鋼、鋼管等型材。
16型材彎曲機結構先進，工作可靠， 體積小，功能齊全，是國內外先進的型材成形設備。廣泛用于鍋爐、造船、水 電、金屬結構等行業。
四、彎曲機設計、制造主要引用的標準 JB/T8777-1998《型材卷彎?rùn)C(jī)技術條件》 JB/T6103-92《型材卷彎?rùn)C(jī)型式和基本參數》 JB/T1829-1997《鍛壓機械通用技術條件》 |
|
|
|
| |
|
| |
|
